[AUTOCAD] GHI CHỮ CONG TRONG AUTOCAD

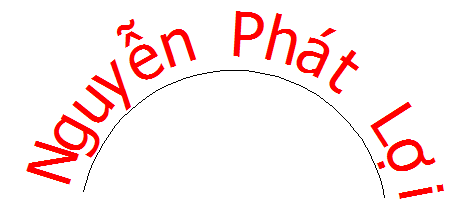

Để chèn được một dòng chữ có dạng cong, trước tiên, ta phải có một đường cong  để làm chuẩn . Đường cong có thể là một đối tượng đã vẽ, hoặc có thể được vẽ riêng bằng lệnh ARC.

Có 2 cách để gọi lệnh:
  • Cách 1: Vào menu Express, chọn Text, chọn Arc - Aligned Text

  • Cách 2: Gõ lệnh ARCTEXT rồi nhấn enter
Lúc này ở dòng nhắc lệnh xuất hiện: Select an Arc or an ArcAlignedText. Click chuột vào đường cong mà bạn muốn dòng chữ sẽ trải dọc theo. Chú ý là Click chuột vào đường cong chứ không phải quét chọn nhé

Cửa sổ ArcAligned Text Workshop xuất hiện:


Vùng số 1: Chọn font chữ
Vùng số 2: Các công cụ định dạng chữ
Vùng số 3: Chọn màu cho chữ theo Layer hoặc màu tuỳ thích

Text: Nhập chữ
Text hight: Chiều cao chữ
Width factor: Bề rộng chữ
Char Spacing: Khoảng cách giữa các chữ
Offset from arc: Khoảng cách từ chữ đến đường cong
Offset from left: Khoảng cách từ đầu trái của đường cong đến chữ cái đầu tiên
Offset from right: Khoảng cách từ đầu phải của đường cong đến chữ cái cuối cùng.



[AutoCAD] Đường kích thước

Để thực hiện đo kích thước cho các đối tượng trong AutoCAD ta thực hiện như sau:
1/ Điều chỉnh các thông số cho đường kích thước
- Cách 1: Vào Menu Dimension, chọn Dimension Style
- Cách 2: Nhập lệnh D

Cửa sổ Dimension Style Manager xuất hiện:


Trong ô Styles, AutoCAD cung cấp sẵn một số đường kích thước theo tiêu chuẩn. Trong hình là theo tiêu chuẩn ISO - 25. Nhưng khi chúng ta sử dụng, có thể thiết lập riêng đường kích thước theo tiêu chuẩn mà chúng ta đang sử dụng, hay chỉ đơn giản là theo nhu cầu của mỗi cá nhân.

Trong ô Preview of: AutoCAD hiển thị cho người dùng xem trước đường kích thước sẽ sử dụng trên bản vẽ. Tương ứng với ô Description bên dưới, là những thông số của đường kích thước.

+ Set current: Chọn đường kích thước hiện tại.
+ New: Tạo một đường kích thước mới.
+ Modify..: chỉnh sửa đường kích thước đã có.
+ Override...: Cũng có chức năng chỉnh sửa đường kích thước.
+ Compare: So sánh 2 đường kích thước.
Ở đây, chúng ta chỉ cần quan tâm đến New và Modify




2/ Nhóm lệnh cơ bản đo kích thước:
  • DLI : Ghi kích thước cho các đối tượng nằm ngang hay thẳng đứng (đối với 2 điểm).

  • DAL : Ghi kích thước cho các đối tượng nằm xiên (đường chéo)

  • DCO: Ghi kích thước nối tiếp (trước đó đã sử dụng lệnh DLI hay DAL). Lệnh DCO giúp thao tác nhanh hơn khi thực hiện bản vẽ. Có thể sử dụng nhiều lần lệnh DLI hoặc DAL để đo.

  • DBA : Ghi kích thước song song. (trước đó đã sử dụng lệnh DLI hay DAL). Lệnh DBA giúp thao tác nhanh hơn khi thực hiện bản vẽ. Có thể sử dụng nhiều lần lệnh DLI hoặc DAL để đo.

  • DAN : Ghi kích thước góc.

  • DAR: Ghi kích thước cung.

  • DRA: Ghi kích thước bán kính.

  • DDI : Ghi kích thước đường kính.

  • Di : Ghi kích thước 2 điểm (ít dùng)
